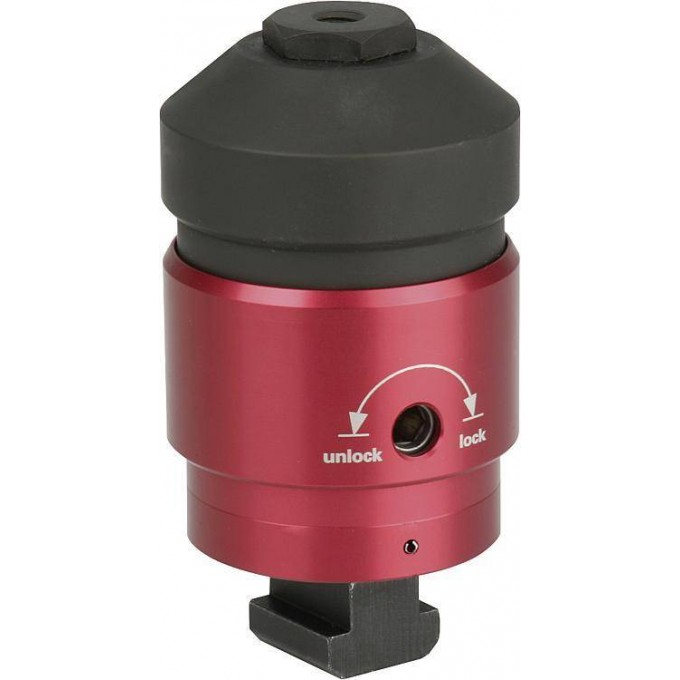

Опорный элемент KIPP K1224 328034

Опорный элемент Kipp K1224 от Kipp — решение из линейки Зажимные приспособления, которое объединяет надежность и высокие эксплуатационные характеристики. Компания Pprussia.ru специализируется на промышленном оборудовании для любых условий работы

Что получает клиент:

• Своевременная отгрузка и логистика по России
• Доставка напрямую от производителя без лишних посредников
• Официальные поставки оригинальной техники
• Честная стоимость без скрытых платежей
• Поддержка инженеров и менеджеров на каждом этапе сделки

Материал:Основа из цементируемой стали.Корпус из алюминия.Исполнение: Основа азотированная, с марганцевым фосфатированием, шлифованная.Корпус с красным анодированием.Указание:Опорный элемент служит для поддержки перегруженных мест зажима на деталях. Он предотвращает вибрацию и прогибание во время обработки.Приведение в действие:1. При поворачивании зажимного кулачка (внутренний шестигранник 6 мм) на рабочей поверхности красной защитной гильзы опорный стержень прилегает к заготовке с небольшим усилием пружины.2. При дальнейшем вращении до упора (положение lock) зажимной механизм фиксирует опорный стержень без изменения положения.3. Поворот в обратном направлении (положение unlock) ослабляет фиксацию. Дальнейшее вращение в обратном направлении до упора перемещает опорный стержень в конечное положение.Монтаж:Закрепите опорный элемент на устройстве с помощью соединительной резьбы M6.В качестве альтернативы установочный штифт M12x10 заменить установочным штифтом M12x30 и установить опорный элемент с помощью ключа (21 мм) (например, крепление для T-пазов).Для обеспечения надлежащего функционирования резьбовое отверстие M12 должно быть всегда закрыто.Возможно опускание опорного элемента на 16 мм.Резьба M8 доступна в различных опорных болтах.Поставляется с установочным штифтом M12x30 и гайкой для T-образных пазов M12x14 (DIN 508).Указание на чертеже:1) Установочный штифт M12x30 DIN 913 (сменный)2) Гайка для T-образных пазов M12x14 DIN 508Особенности:
